Restliche Teile
SBL Mini2
Teileliste
Spannungsversorgung / BEC
Kontrolle BEC
Der Prozessor
Prozessor Teil 1
Prozessor Teil 2
Kontrolle Prozessor
Die Endstufe
Ansteuerung
Kontrolle Ansteuerung
MOSFETs
Kontrolle MOSFETs
Filterkondensatoren
EMK Auswertung
Kontrolle EMK
Restliche Teile
Fertigstellung
Aktuelles zum Mini2

Und zum Abschluss die letzten Zeile auf der Platine.

Anschliessend vorsichtshalber nochmal alles kontrollieren und die Messungen der MOSFETs und die Kontrolle der EMK wiederholen.

Nr.

Teil

Wert / Typ

Form

19

R29

10k NTC

0805

99

D1

BAS316

SOD323

100

C4, C10

100n

0603

102

C12

1n

0603

103

C15

2µ2

0603

108

R5, R11, R12

10k

0603

109

R13

470R

0603

112

R27

2k2

0603

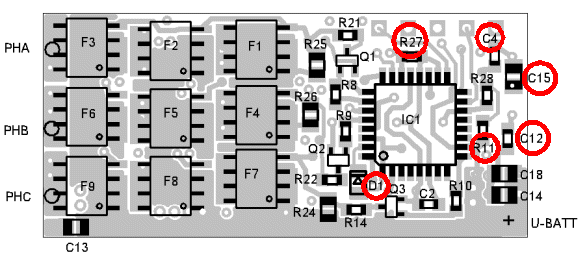

Oberseite

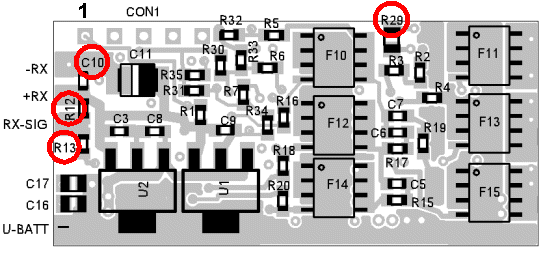

Unterseite
